■基本性能
●耐薬品性 pH 0〜14 ●耐熱性 -240度〜+315度
●耐圧性(使用可能圧力) 真空〜210kgf/平方cm=19.6MPa
■規格
品番 | 厚さ | サイズ |
SG05X | 0.5mm | 1500mm×1500mm |
SG10X | 1.0mm | 1500mm×1500mm |
SG15X | 1.5mm | 1500mm×1500mm |
SG20X | 2.0mm | 1500mm×1500mm |
SG20Z | 2.0mm | 1500mm×3000mm |
品番 | 厚さ | サイズ |
SG30X | 3.0mm | 1500mm×1500mm |
SG30Z | 3.0mm | 1500mm×3000mm |
SG40X | 4.0mm | 1500mm×1500mm |
SG50X | 5.0mm | 1500mm×1500mm |
SG65X | 6.5mm | 1500mm×1500mm |
■化学的安定性
化学物質 | 温度℃ |
アビエチン酸 | 182 |
---|---|
酢酸0-100% | bp |
無水酢酸 | 150 |
アセトン | bp |
アセトフェノン | bp |
アンモニア(液) | 26 |
アニリン | bp |
ペンゾニトリル | bp |
塩化ベンゾイル | bp |
ペンジルアルコール | bp |
臭素 | 94 |
ナノトール | bp |
化学物質 | 温度℃ |
酢酸ブチル | 127 |
---|---|
二硫化炭素 | 46 |
セタン | 52 |
塩素 | 94 |
タロロホルム | 68 |
クロルスルホン酸 | 94 |
クレゾール | bp |
シクロヘキサン | 150 |
シクロヘキサノン | bp |
フタル酸ジブチル | 262 |
セパシン酸ジブチル | bp |
ジメチルホルムアマイド | 150 |
化学物質 | 温度℃ |
ジメチルヒトラジン | bp |
---|---|
ジオキサン | bp |
酢酸エチル | bp |
エチルアルコール | 204 |
エチルヘキソエート | bp |
臭化エチレン | 100 |
エチレングリコール | 204 |
へキサクロロエタン | bp |
ジエチルエーテル | bp |
アジビン酸ジメソブチル | bp |
ヒドラジン | bp |
塩酸0〜100% | bp |
化学物質 | 温度℃ |
弗酸0〜100% | bp |
---|---|
過酸化水素90% | 66 |
メチルエチルケトン | bp |
ナノトール | bp |
硝酸0〜100% | bp |
ニトロベンゼン | bp |
四酸化窒素 | bp |
オゾン | 26 |
パークロルエチレン | bp |
パーフロロキシレン | bp |
フェノール | bp |
リン酸0〜100% | bp |
化学物質 | 温度℃ |
リン酸ペンタクロライド | 94 |
---|---|
ピネン | bp |
ビペリジン | 105 |
水酸化カリウム60% | bp |
過マンガン酸力リ5% | bp |
ピリジン | bp |
石けん | bp |
ガソリン | 94 |
水酸化ナトリウム0〜100% | bp |
次亜塩素酸ナトリウム20% | bp |
過酸化ナトリウム | bp |
塩化第一スズ | 246 |
化学物質 | 温度℃ |
硫酸0〜100% | 262 |
---|---|
四臭化エタン | bp |
三塩化酢酸 | bp |
三塩化エチレン | bp |
リン酸トリクレゾル | 150 |
キシレン | 139 |
クロロナフタレン | bp |
クロロニトロベンゼン | bp |
ギ酸 | 101 |
フラン | bp |

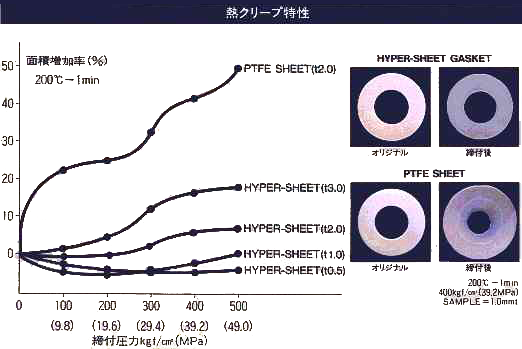

■物性
化学物質 | 温度℃ |
ガスケット係数(m) | 2.5 |
---|---|
最小締付圧∞ ガス | 200kgf/平方cm (=19.6MPa) |
最小締付圧∞ 水 | 35.7kgf/平方cm (=3.5MPa) |
比重 | 0.6 |
熱伝導率 | 0.03kcal/h・m・℃ (=0.04W/m‐。C) |
比熱 | 23kcal/kg・℃ (=966J/kg‐。C) |
融点 | 327。C |
酸素指数 | 94.5 |
化学物質 | 温度℃ |
発火点(酸素) | 512℃ |
---|---|
発火点(Air) | 575℃ |
摩擦係数 | 0.2 |
引張強度 | 5kgf/mm (4.7N/平方mm) |
圧縮率 25℃ 100℃ 200℃ |
JIS-R3453 56.8% 61.7% 88.1% |
復元率 25℃ 100℃ 200℃ |
JIS-R3453 17.9% 20.4% 26.I% |
応力緩和率 | 135% ASTM-F38 |
